Cable de alimentación prefabricado de derivación (FZ)

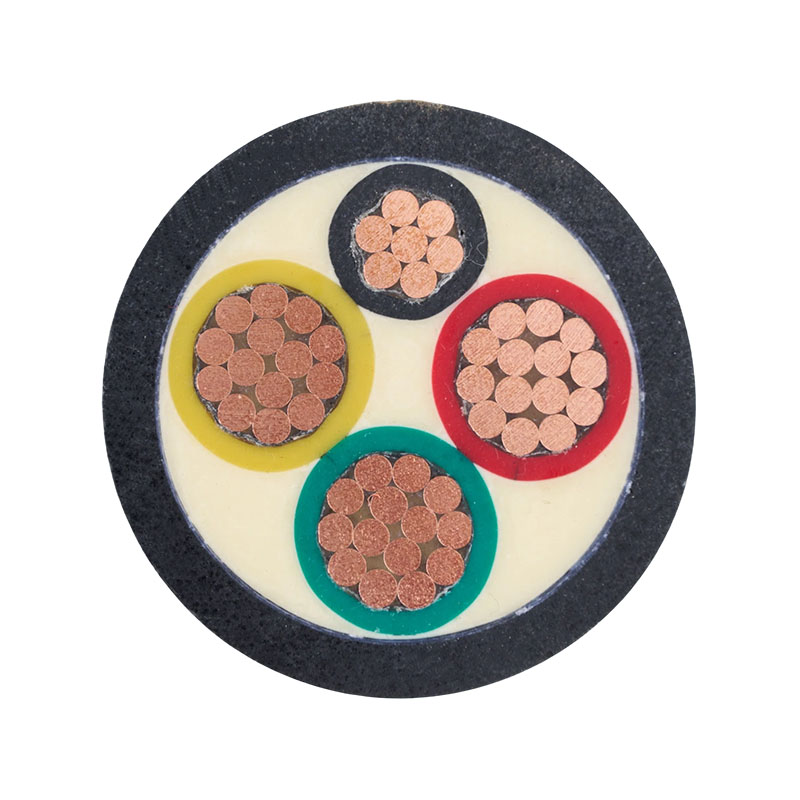

Molde: NH一YJV

El cable de alimentación de rama prefabricado (FZ) es una solución de cable preensamblado desarrollada para una distribución eficiente de energía en edificios y proyectos industriales. Con conexiones de derivación fabricadas en fábrica, simplifica los procesos de instalación al tiempo que mejora la confiabilidad del cableado y la eficiencia de la construcción.
Como solución práctica de cables ramificados prefabricados, se utiliza ampliamente en distribución vertical de energía, edificios comerciales, fábricas y proyectos de infraestructura. La estructura del cable de alimentación derivado reduce el procesamiento del cable en el sitio, mientras que el cable derivado FZ proporciona configuraciones flexibles para diferentes requisitos de suministro de energía.

Características principales del producto
Amplio rango de especificaciones: admite tamaños de conductores de cables principales de 10 mm² a 1000 mm² y tamaños de cables derivados de 10 mm² a 240 mm² para diferentes necesidades de distribución de energía.
Estructura de conexión prefabricada: las juntas de derivación fabricadas en fábrica reducen el procesamiento en el sitio y mejoran la eficiencia de la instalación para proyectos grandes.
Configuración flexible: admite combinaciones de cable principal, cable derivado y cable de conexión a tierra de PE para diseños de distribución de energía personalizados.
Calidad de conexión confiable: la prefabricación estandarizada ayuda a reducir los errores de instalación y garantiza un rendimiento de conexión constante.
Adaptabilidad del proyecto: Adecuado para edificios residenciales, instalaciones comerciales, fábricas y sistemas de energía de infraestructura.

Servicios OEM y de personalización
Ofrecemos soluciones personalizadas de cables de alimentación de rama prefabricados para diferentes requisitos de proyectos y marcas.
Personalización de la estructura del cable: admite especificaciones del conductor, espesor del aislamiento, estructura del cable y ajustes de configuración de la rama.
Personalización de la apariencia: proporciona colores de funda, impresión de cables, marcado de logotipos y personalización de identificación.
Personalización de longitud: admite una longitud de cable de 100 metros por cable; la personalización de cables del mismo color comienza desde 5000 metros.
Personalización del embalaje: ofrece métodos de embalaje personalizados según los requisitos de transporte y almacenamiento.
Soporte de producción a granel: proporciona una capacidad de producción estable con un tiempo de entrega de 20 a 40 días dependiendo de la cantidad del pedido.
Soporte técnico: proporciona coincidencia de especificaciones y documentos técnicos para contratistas, distribuidores y proyectos de ingeniería.

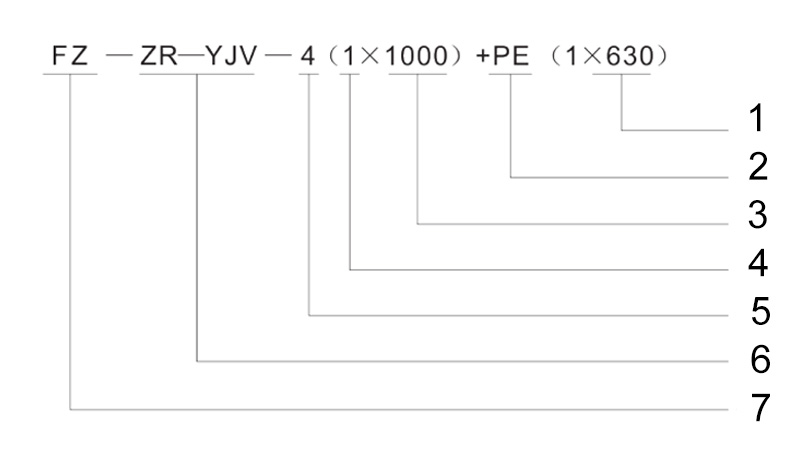

1. Sección del cable PE
2. Cable de tierra de protección
3. Sección del cable
4. Número de cables
5. Número de cables
6. Modelo
7. Cable de derivación prefabricado

Ejemplos:1
El cable principal se muestra como: FZ-ZR-YJV-4(1X1000)
El cable derivado se muestra como: FZ-ZR-YJV-4 (1X630)
o se muestra como:FZ-ZR-YJV-4(1X1000)/4 (1X630)

Ejemplos:2
El cable principal se muestra como: FZ-NH-YJV-4 (1X1000)+PE(1X630)
El cable de derivación se muestra como: FZ-NH-YJV-4 (1X630)+PE(1X300)
Representado como: FZ-NH-YJV-4 (1X1000)+ PE(1X630)/ (1X300)+PE (1X50)

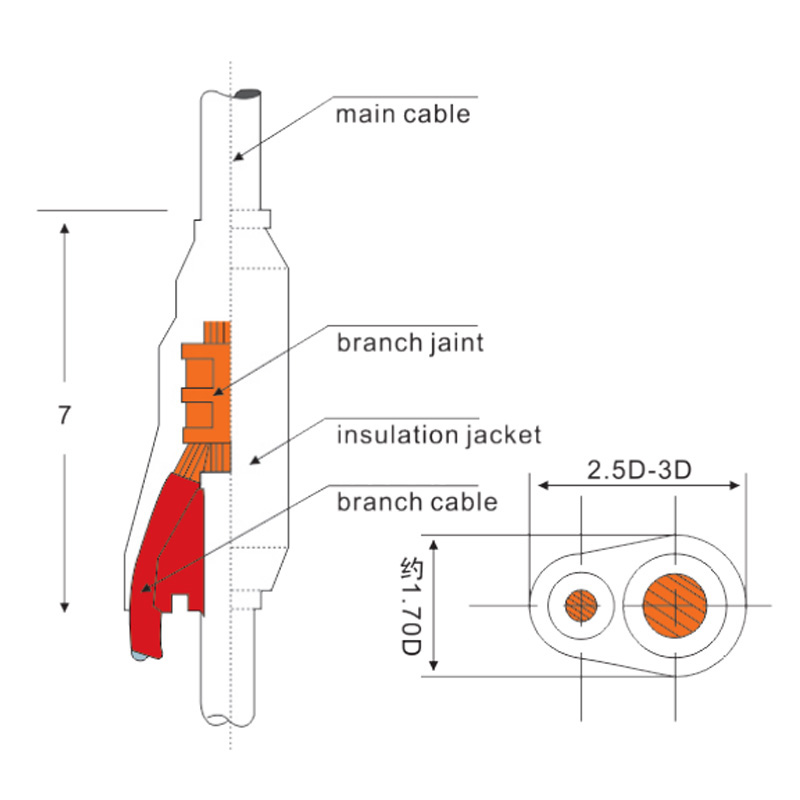

Dibujos estructurales de junta de rama

Especificaciones del cable de un solo núcleo (mm²)	10~25	35~70	95~185	240~400	500~63	800~1000
Tamaño de L(mm)	120	125	125	150	175	185

Especificaciones del cable de un solo núcleo (mm²)	10~35	50~70	95~120	150~240
Tamaño de L(mm)	280	320	400	500

Parámetros tecnológicos

Parámetros del cable XLPE/PVC de un solo núcleo de 0,6/1 kv

Conductor			Espesor nominal del aislamiento (mm)	Espesor nominal de la cubierta (mm)	Diámetro exterior del conductor (mm)	Peso aproximado (kg/km)	Tensión de prueba de CA (kV)	Resistencia CC máxima del conductor a 20 °C (Ω/km)	Intensidad admisible (A)	Intensidad admisible (A)	Caída de tensión (V/A·m) × 10⁻³
Sección transversal nominal del conductor (mm²)	Forma y estructura	Diámetro (mm)
10 16	Conductor circular cableado	3.7 4.7	0,7 0,7	1.4 1.4	9.0 9,5	150 215	3.5 3.5	1.83 1.15	85 113	75 100	2.0 1.3
25 35		5.9 7.0	0,9 0,9	1.4 1.4	11,5 12.0	310 410	3.5 3.5	0,727 0,524	150 181	132 164	0,84 0,63
50 70		8,5 10.01	1.0 1.1	1.4 1.4	14.0 16.0	570 770	3.5 3.5	0,387 0,268	265 290	196 255	0,49 0,36
95 120		11.7 13.2	1.1 1.2	1.5 1.5	18.0 20,0	1030 1280	3.5 3.5	0,193 0,153	347 410	310 360	0,29 0,24
150 185		14.7 16.4	1.4 1.6	1.6 1.6	22,0 24,0	1590 1950	3.5 3.5	0,124 0,0991	470 530	419 479	0,21 0,19
240 300		18.6 20,8	1.7 1.8	1.7 1.8	27,0 30,0	2490 3140	3.5 3.5	0,0754 0,0601	640 725	565 643	0,16 0,15
400 500		21.1 26,9	2.0 2.2	1.9 2.0	34,0 37,0	4140 5140	3.5 3.5	0,0470 0,0366	845 980	771 940	0,131 0,120
630 800		30.2 34,8	2.4 2.6	2.2 2.3	41,0 46,0	6640 8450	3.5 3.5	0,0283 0,0221	1150 1380	1130 1300	0,111 0,104
1000		39,0	2.8	2.4	51,0	10600	3.5	0,0176	1605	1490	0,098

Parámetros del cable XLPE/PVC de un solo núcleo de 0,6/1 kv

Conductor			Espesor nominal del aislamiento (mm)	Espesor nominal de la cubierta (mm)	Diámetro exterior del conductor (mm)	Peso aproximado (kg/km)	Tensión de prueba de CA (kV)	Resistencia CC máxima del conductor a 20 °C (Ω/km)	Intensidad admisible (A)	Intensidad admisible (A)	Caída de tensión (V/A·m) × 10⁻³
Sección transversal nominal del conductor (mm²)	Forma y estructura	Diámetro (mm)
10 16	Conductor circular cableado	3.7 4.7	1.0 1.0	1.4 1.4	9.0 10.0	150 215	3.5 3.5	1.83 1.15	71 94	61 81	2.0 1.3
25 35		5.9 7.0	1.2 1.2	1.4 1.4	11.3 12.3	310 410	3.5 3.5	0,727 0,524	122 151	105 130	0,84 0,63
50 70		8,5 10.01	1.4 1.4	1.4 1.4	14.0 15.7	570 770	3.5 3.5	0,387 0,268	183 231	158 199	0,49 0,36
95 120		11.7 13.2	1.6 1.6	1.7 1.7	18.4 19,8	1030 1280	3.5 3.5	0,193 0,153	284 327	245 282	0,29 0,24
150 185		14.7 16.4	1.8 2.0	1.8 1.8	22,8 25.1	1590 1950	3.5 3.5	0,124 0,0991	368 437	317 377	0,21 0,19
240 300		18.6 20,8	2.2 2.4	1.8 2.1	28,5 32,0	2490 3140	3.5 3.5	0,0754 0,0601	522 606	450 522	0,16 0,15
400 500		21.1 26,9	2.6 2.8	2.2 2.3	35.4 40,0	4140 5140	3.5 3.5	0,0470 0,0366	732 854	631 736	0,131 0,120
630 800		30.2 34,8	2.8 2.8	2.4 2.6	46,0 50,0	6640 8450	3.5 3.5	0,0283 0,0221	1024 1206	833 1040	0,111 0,104
1000		39,0	2.8	2.6	52,0	10600	3.5	0,0176	1379	1220	0,098

1. ¿Para qué se utiliza principalmente el cable de alimentación de rama prefabricado (FZ)?
Se utiliza principalmente para sistemas de distribución de energía en edificios, fábricas y proyectos de construcción a gran escala.

2. ¿Qué ventajas ofrece FZ Branch Cable en comparación con la instalación de cables tradicional?
Reduce el procesamiento de cables in situ y ayuda a mejorar la eficiencia de la instalación mediante conexiones de ramales prefabricadas.

3. ¿Cómo debo seleccionar una especificación de cable de alimentación de rama adecuada?
La selección debe considerar la capacidad de energía, el entorno de instalación, la longitud del cable y los requisitos de distribución de la rama.

4. ¿Se pueden personalizar cables de derivación prefabricados para diferentes proyectos?
Sí, la personalización incluye la estructura del cable, el diseño de la rama, la longitud, los colores, la impresión y el embalaje.

5. ¿Qué información se necesita para los pedidos de cables masivos?
Proporcione los requisitos del proyecto, las especificaciones del cable, la cantidad, las condiciones de instalación, las necesidades de personalización y el cronograma de entrega.
