Cable resistente al fuego con aislamiento mineral y cubierta de aluminio NG-A (BTLY)

El cable resistente al fuego con aislamiento mineral se utiliza ampliamente en sistemas de energía críticos que requieren un funcionamiento continuo durante condiciones de incendio:
Edificios de gran altura: se aplica en iluminación de emergencia, sistemas de protección contra incendios y circuitos de energía de seguridad.
Hospitales e instalaciones públicas: se utilizan para el suministro de energía de equipos críticos que requieren alta confiabilidad.
Proyectos de Transporte: Adecuado para túneles, aeropuertos e instalaciones de infraestructura.
Instalaciones Industriales: Se aplica en entornos con estrictos requisitos de seguridad contra incendios.

Modelo: NG-A(BTLY)
Especificaciones: 1×16–1×300 mm²
Cable de un solo núcleo
Tensión nominal: 0,6/1 kV

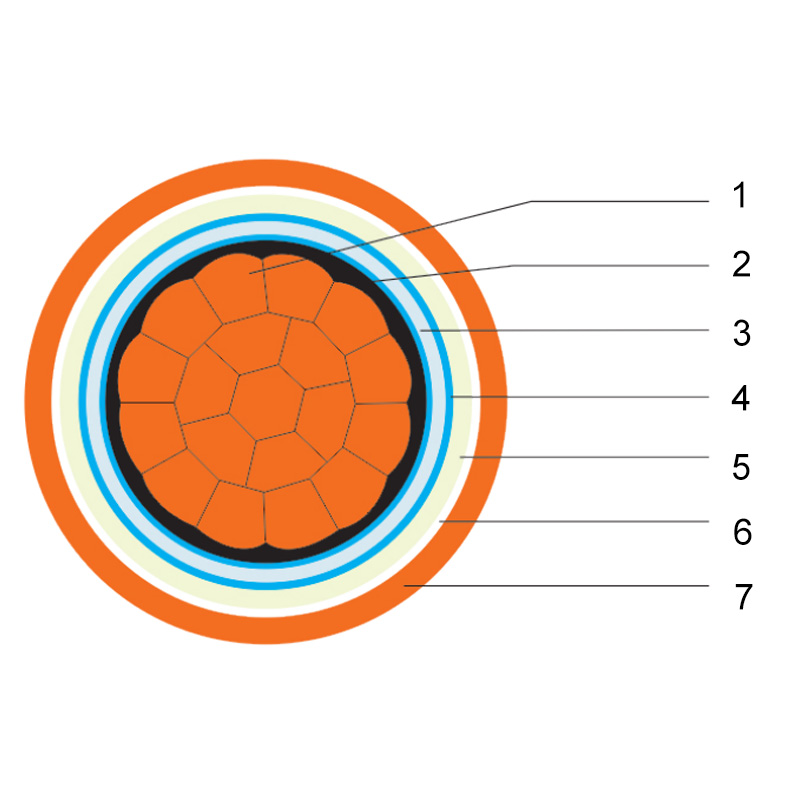

Especificaciones y descripción estructural de cables mononúcleo revestidos de aluminio, extruidos continuamente y aislados con minerales resistentes al fuego

1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo

Modelo: NG-A(BTLY)
Especificaciones: 2×2,5–2×300 mm²
Cable de 2 núcleos
Tensión nominal: 0,6/1 kV

Especificaciones y descripción estructural de un cable resistente al fuego, aislado con minerales, extruido continuamente y revestido de aluminio de 2 núcleos.

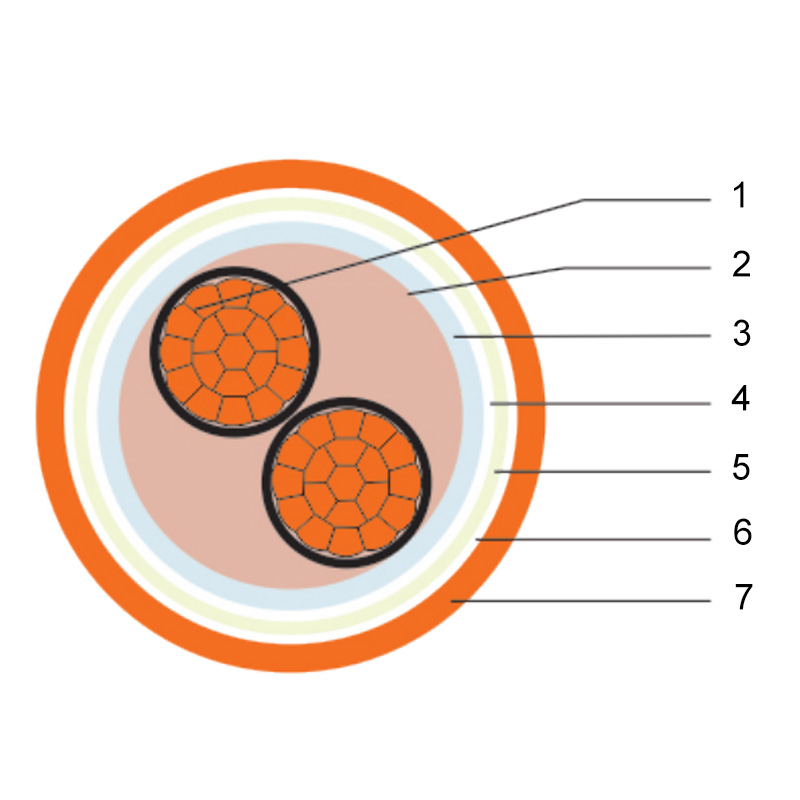

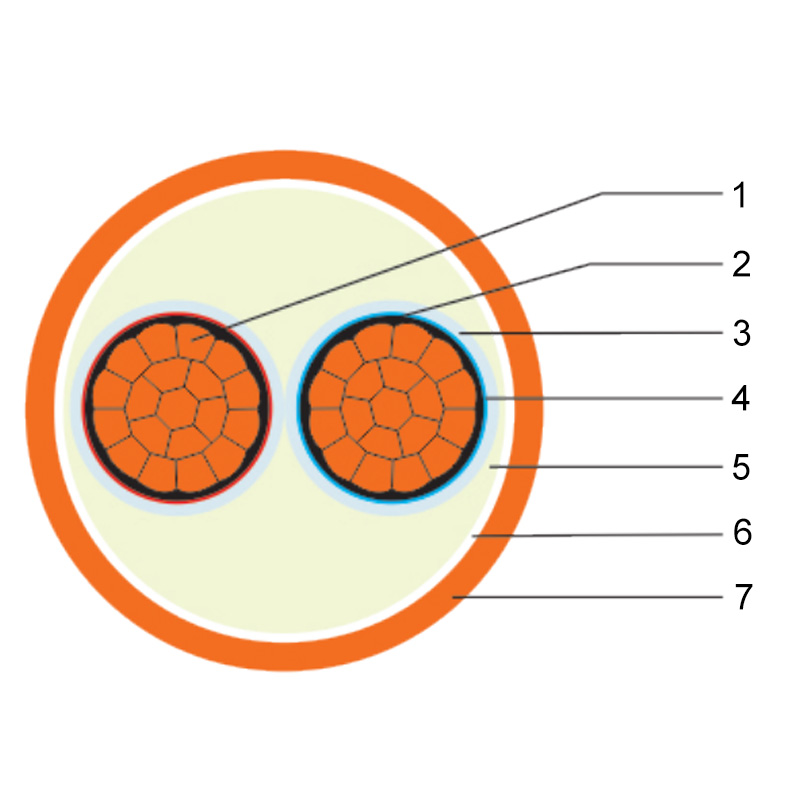

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa ignífuga 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Aislamiento codificado por colores 5. Barrera de oxígeno y capa ignífuga 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Las especificaciones de cables multinúcleo marcadas con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-2X150 debe suministrarse en dos.
Cables de un solo núcleo NG-A(BTLY)-1X150, denominados NG-A(BTLY)-2X(1X150).
La funda de aluminio se puede utilizar como conductor de tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 3×2,5–3×300 mm²
Cable de 3 núcleos
Tensión nominal: 0,6/1 kV

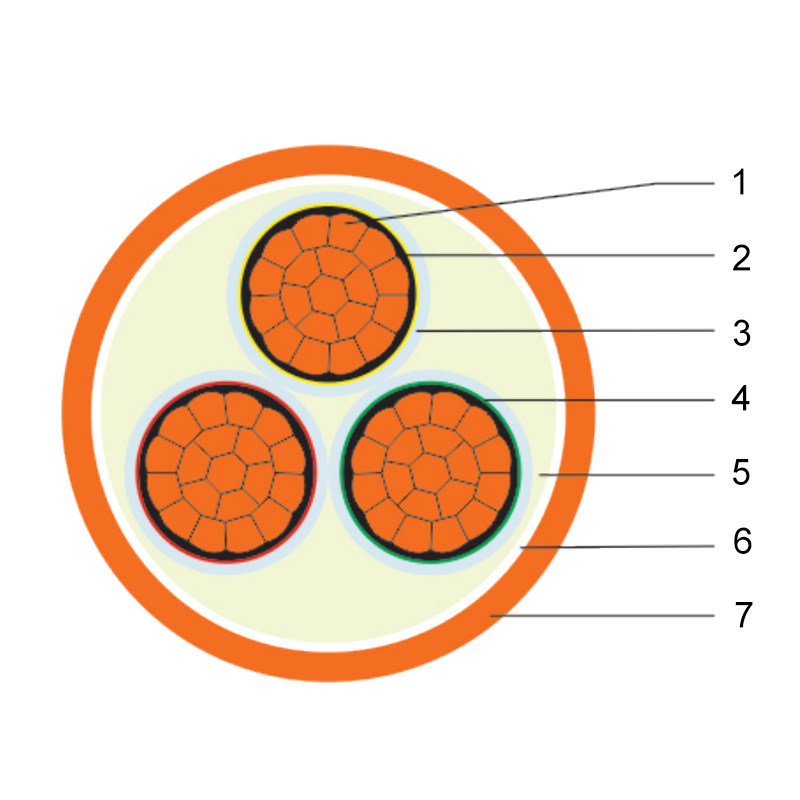

Especificaciones y descripción estructural de un cable resistente al fuego, aislado con minerales, extruido continuamente y revestido de aluminio de 3 núcleos

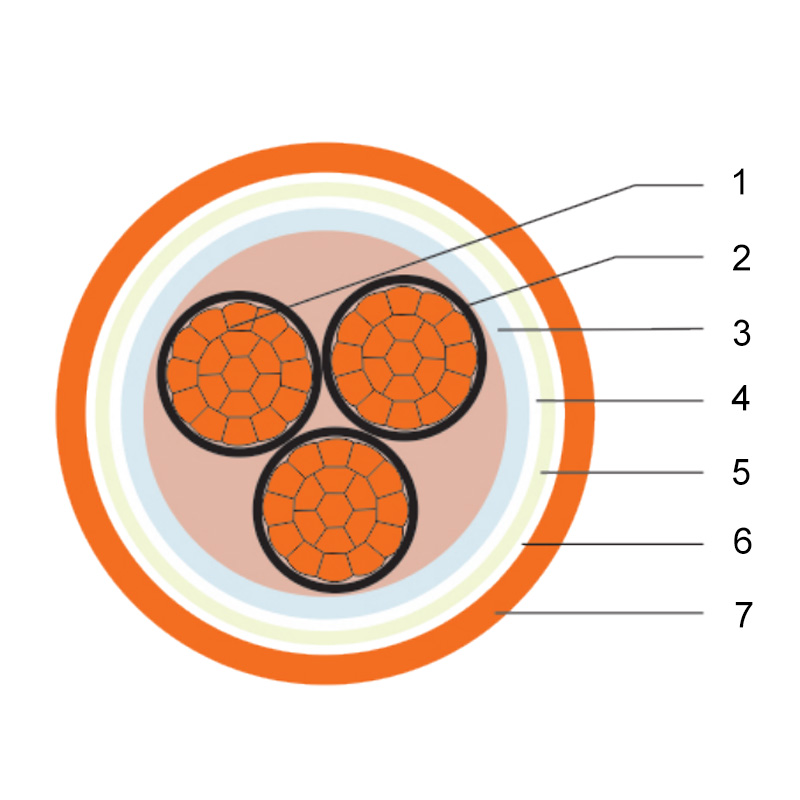

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Aislamiento codificado por colores 5. Barrera de oxígeno y capa ignífuga 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Los cables multinúcleo marcados con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-3X150 debe suministrarse en tres.
Cables de un solo núcleo NG-A(BTLY)-1X150, denominados NG-A(BTLY)-3X(1×150).
La funda de aluminio se puede utilizar como conductor de tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 4×2,5–4×300 mm²
Cable de 4 núcleos
Tensión nominal: 0,6/1 kV

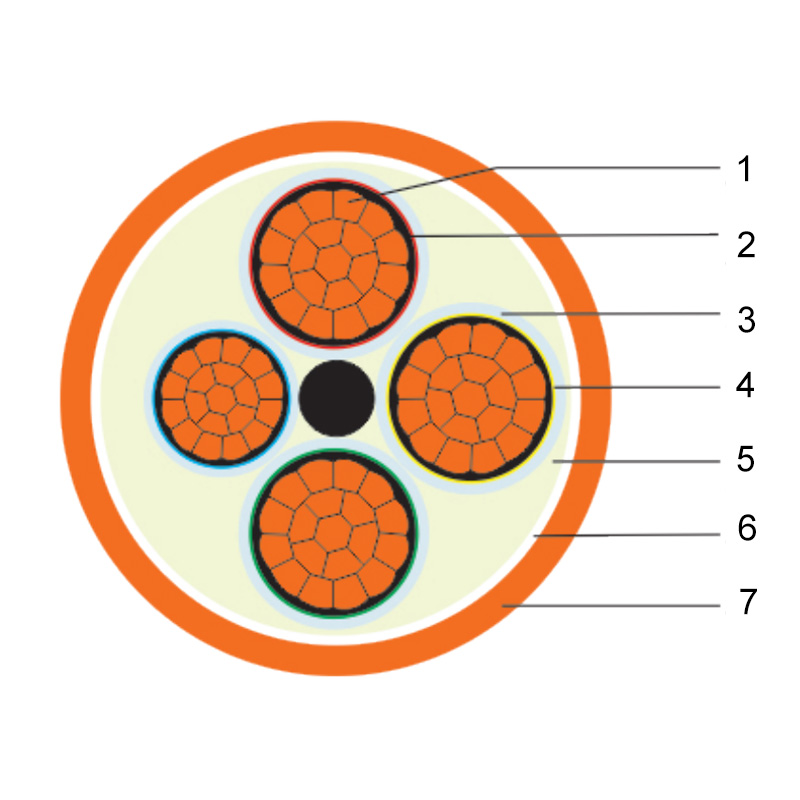

Especificaciones y descripción estructural del cable resistente al fuego con aislamiento mineral de extrusión continua y revestimiento de aluminio de 4 núcleos.

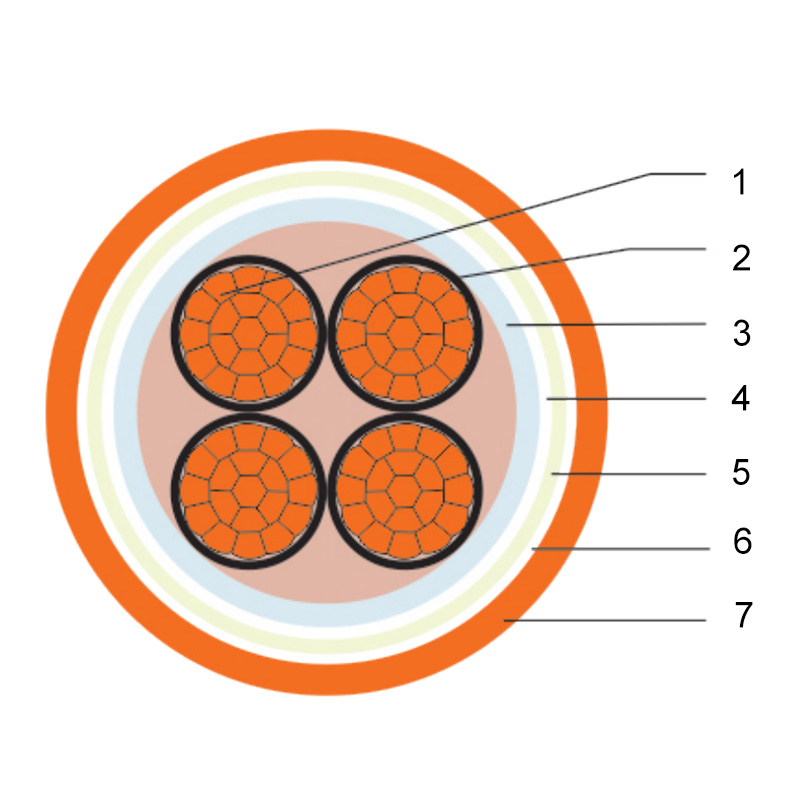

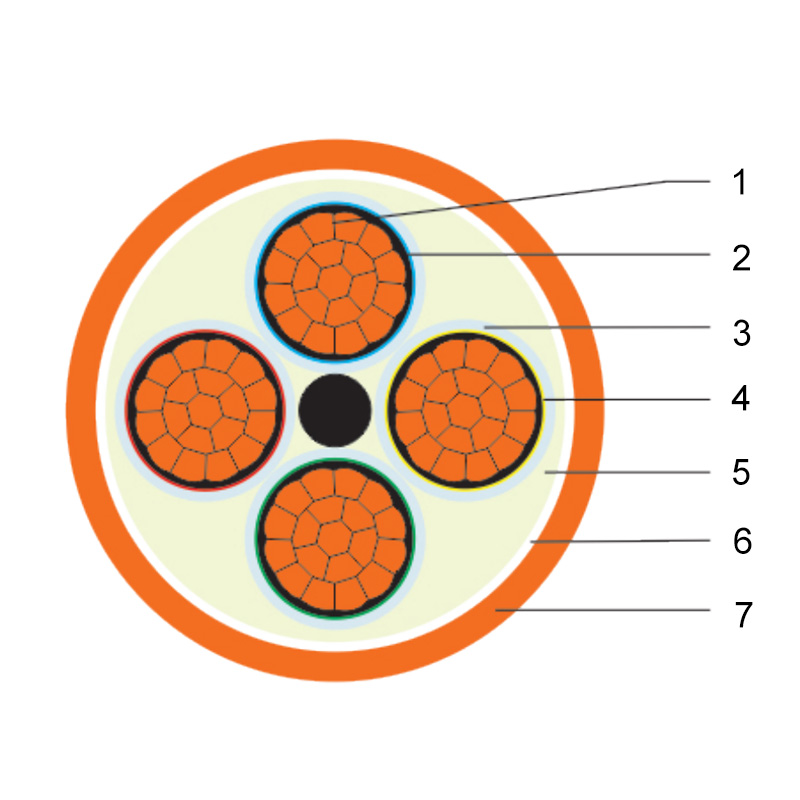

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manguito de separación codificado por colores 5. Barrera de oxígeno y capa ignífuga 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Los cables multinúcleo marcados con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-4X150 debe suministrarse en cuatro unidades.
Cables de un solo núcleo NG-A(BTLY)-1X150, denominados NG-A(BTLY)-4X(1×150).
La funda de aluminio se puede utilizar como conductor de tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 5×2,5–5×300 mm²
Cable de 5 núcleos
Tensión nominal: 0,6/1 kV

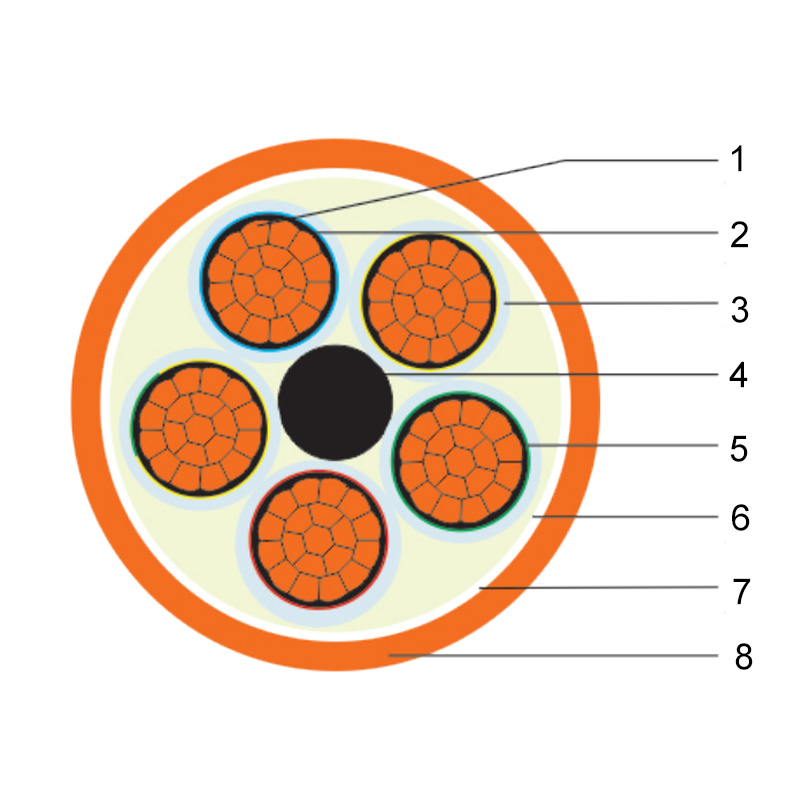

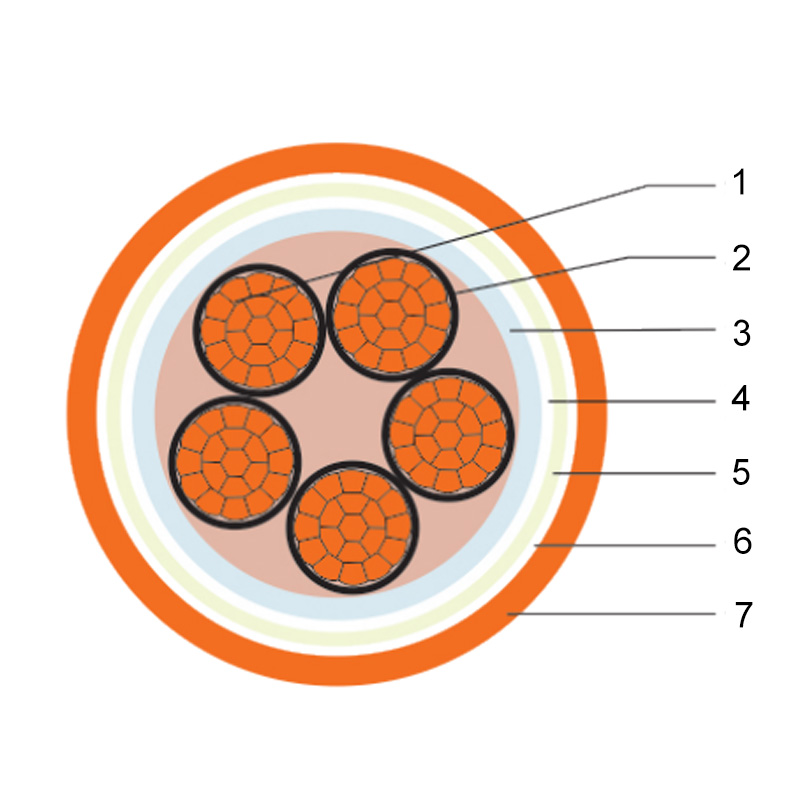

Especificaciones y descripción estructural del cable resistente al fuego con aislamiento mineral de extrusión continua y revestimiento de aluminio de 5 núcleos.

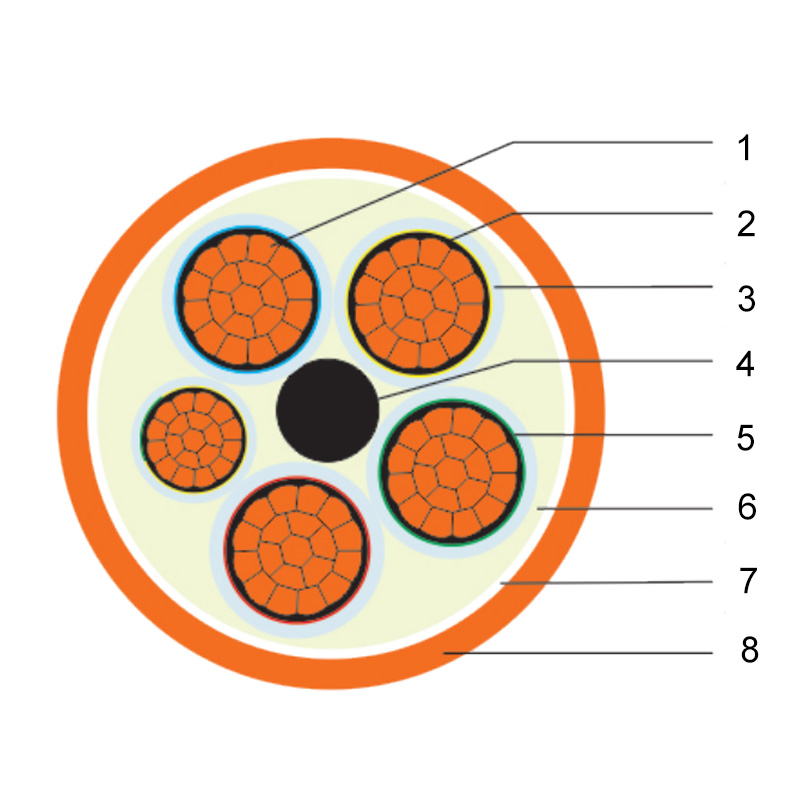

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Tira de relleno sin halógenos 5. Aislamiento codificado por colores 6. Capa resistente al fuego con barrera de oxígeno 7. Cinta de envolver 8. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Los cables multinúcleo marcados con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-5X150 se suministrará en cinco unidades.
Cables de un solo núcleo NG-A(BTLY)-1X150, denominados NG-A(BTLY)-5X(1X150).
La funda de aluminio se puede utilizar como conductor de tierra; la resistencia eléctrica de la funda de aluminio cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 4×4+1×2,5 a 4×185+1×150 mm²
Cable de 4+1 núcleos
Tensión nominal: 0,6/1 kV

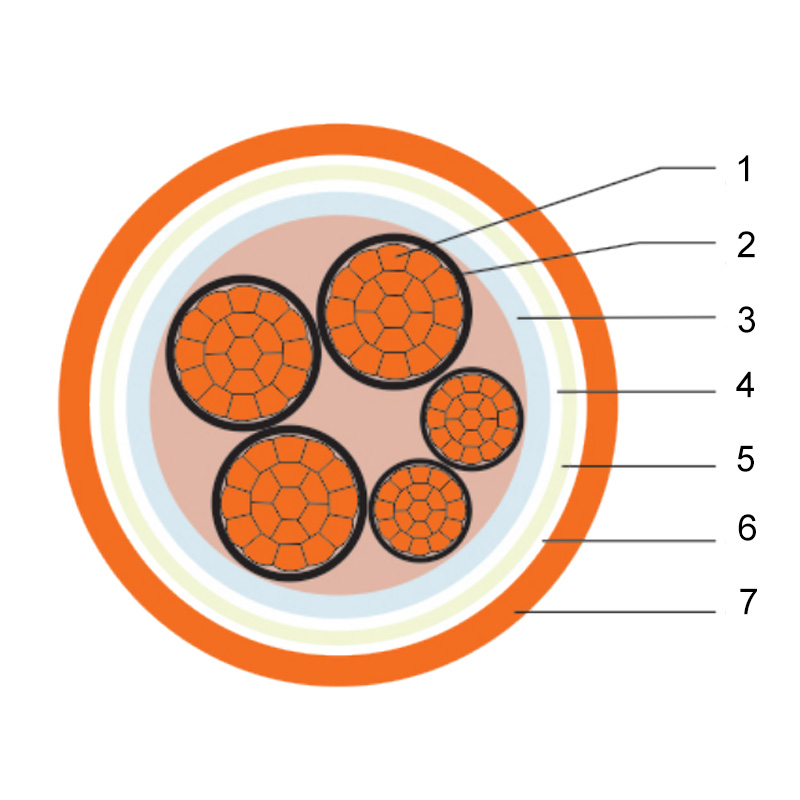

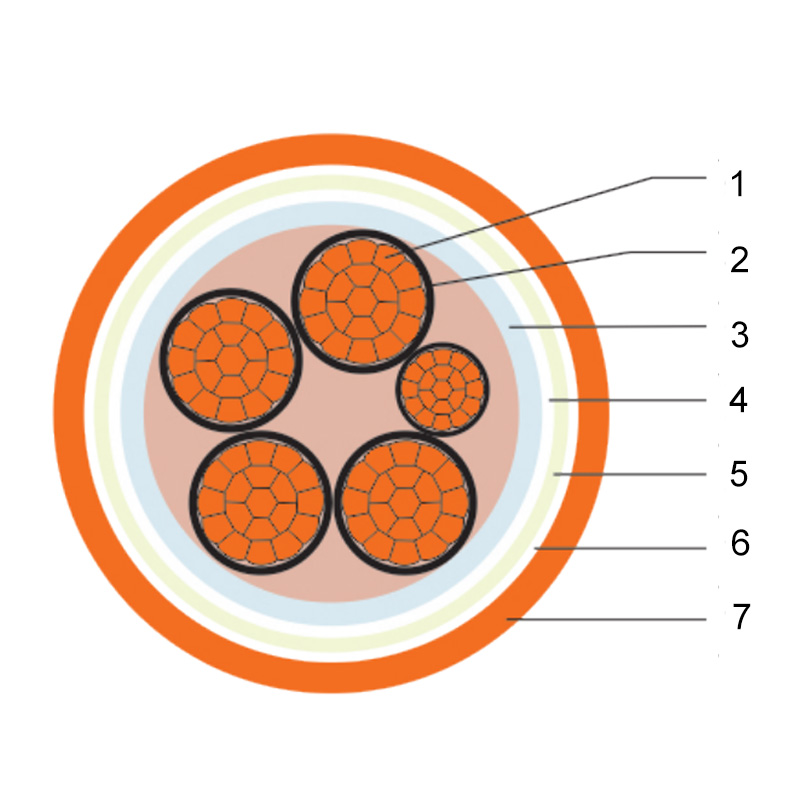

Especificaciones y descripción estructural de un cable resistente al fuego, aislado con minerales, extruido continuamente y revestido de aluminio de 4+1 núcleos

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Tira de relleno sin halógenos 5. Aislamiento codificado por colores 6. Capa resistente al fuego con barrera de oxígeno 7. Cinta de envolver 8. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Las especificaciones de cables multinúcleo marcadas con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-4X150+1X70 se suministrará en cuatro
NG-A(BTLY)-1X150 y un cable de un solo núcleo NG-A(BTLY)-1X70, denominado NG-A(BTLY)-4X(1X150)+1X(1X70).
La funda de aluminio se puede utilizar como conductor de tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 3×4+1×2,5 a 3×300+1×150 mm²
Cable de 3+1 núcleos
Tensión nominal: 0,6/1 kV

Especificaciones y descripción estructural de un cable resistente al fuego con aislamiento mineral y extrusión continua revestido de aluminio de 3+1 núcleos

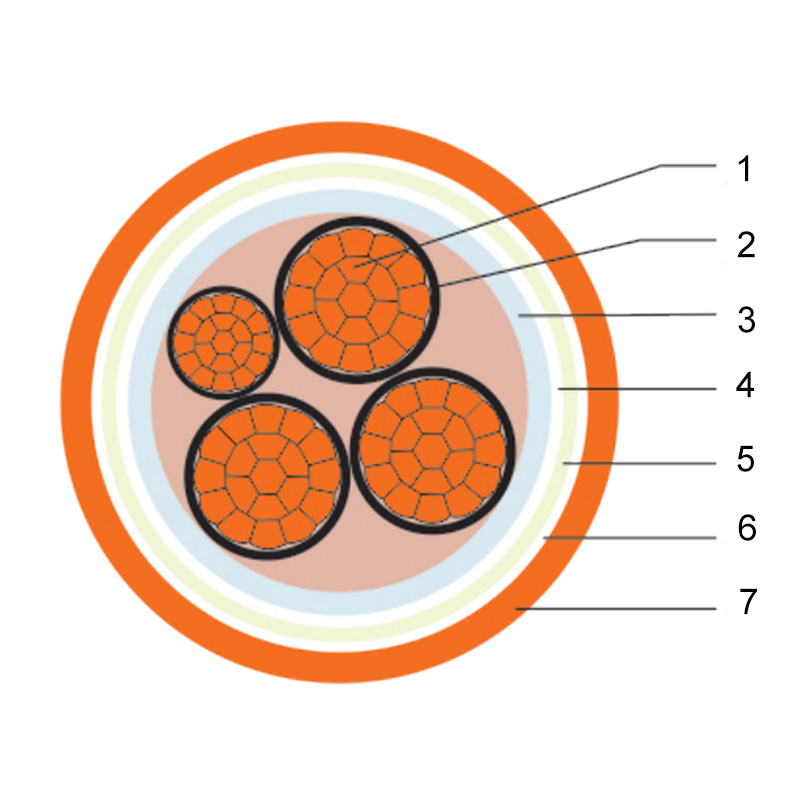

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Aislamiento codificado por colores 5. Barrera de oxígeno y capa ignífuga 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Las especificaciones de cables multinúcleo marcadas con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-3X150+1X70 debe suministrarse en tres
NG-A(BTLY)-1×150 y un cable de un solo núcleo NG-A(BTLY)-1×70, denominado NG-A(BTLY)-3×(1×150)+1×(1×70).
La funda de aluminio se puede utilizar como conductor de tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de tierra.

Modelo: NG-A(BTLY)
Especificaciones: 3×4+2×2.5–3×300+2×150 mm²
Cable de 3+2 núcleos
Tensión nominal: 0,6/1 kV

Especificaciones y descripción estructural de un cable resistente al fuego, aislado con minerales, extruido continuamente y revestido de aluminio de 3+2 núcleos.

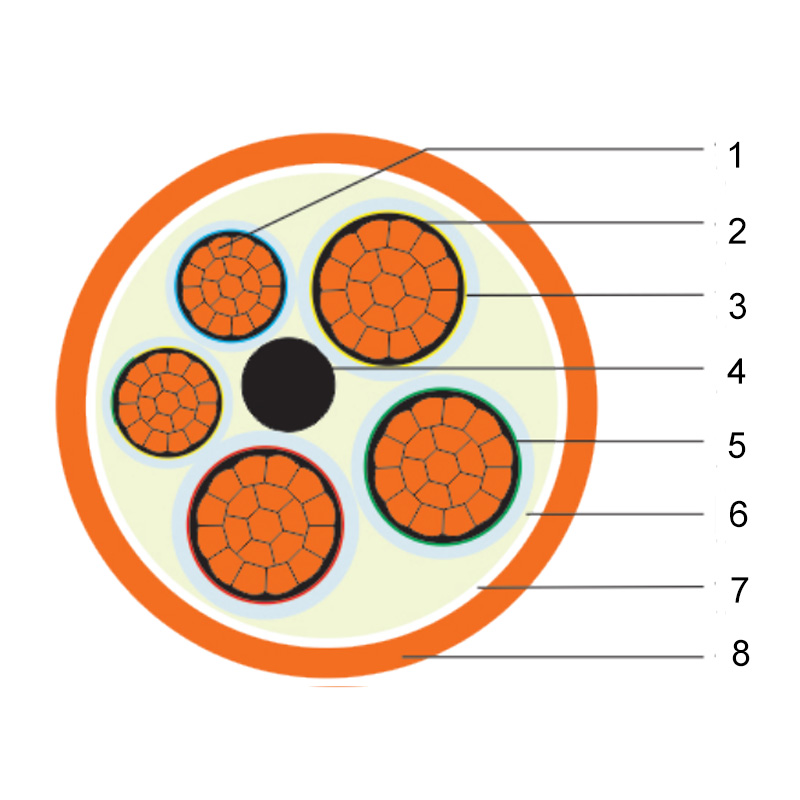

	1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Manga de aislamiento 5. Barrera de oxígeno y capa resistente al fuego 6. Cinta de envolver 7. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo		1. Conductor de cobre 2. Aislamiento mineral 3. Funda metálica 4. Tira de relleno sin halógenos 5. Aislamiento codificado por colores 6. Capa resistente al fuego con barrera de oxígeno 7. Cinta de envolver 8. Funda exterior ignífuga, libre de halógenos y con bajo contenido de humo
2,5-16 mm²		25 mm² y más

Las especificaciones de cables multinúcleo marcadas con un asterisco (*) se suministran como cables de un solo núcleo para facilitar la instalación y el tendido. Por ejemplo, NG-A(BTLY)-3X150+2X70 debe suministrarse en tres
NG-A(BTLY)-1X150 y 2 hilos de cables de un solo núcleo NG-A(BTLY)-1X70, denominados NG-A(BTLY)-3X(1X150)+2X(1X70).
La funda de aluminio se puede utilizar como conductor de puesta a tierra, ya que su resistencia eléctrica cumple plenamente con los requisitos para conductores de puesta a tierra.

1. ¿Para qué se utiliza el cable con aislamiento mineral?
El cable con aislamiento mineral se utiliza en sistemas de energía de seguridad contra incendios que requieren un funcionamiento continuo en condiciones de alta temperatura.

2. ¿Cuáles son las ventajas de MI Cable?
MI Cable proporciona una fuerte resistencia al fuego, bajo rendimiento frente al humo y un funcionamiento estable en entornos exigentes.

3. ¿Por qué elegir un cable con funda de aluminio?
El cable de funda de aluminio ofrece sellado mejorado, resistencia a la humedad, protección contra la corrosión y resistencia mecánica.

4. ¿Se pueden personalizar las especificaciones del cable?
Sí. Las opciones personalizadas incluyen el tamaño del conductor, la estructura de aislamiento, la configuración de la funda, la longitud, la impresión y el embalaje.

5. ¿Cuál es el tiempo de entrega para pedidos personalizados?
El período de producción es generalmente de 20–40 días, dependiendo de la cantidad del pedido y los requisitos de personalización.
