Cable de alimentación YJV22 con aislamiento de XLPE y armadura de cinta de acero

Molde: YJV22

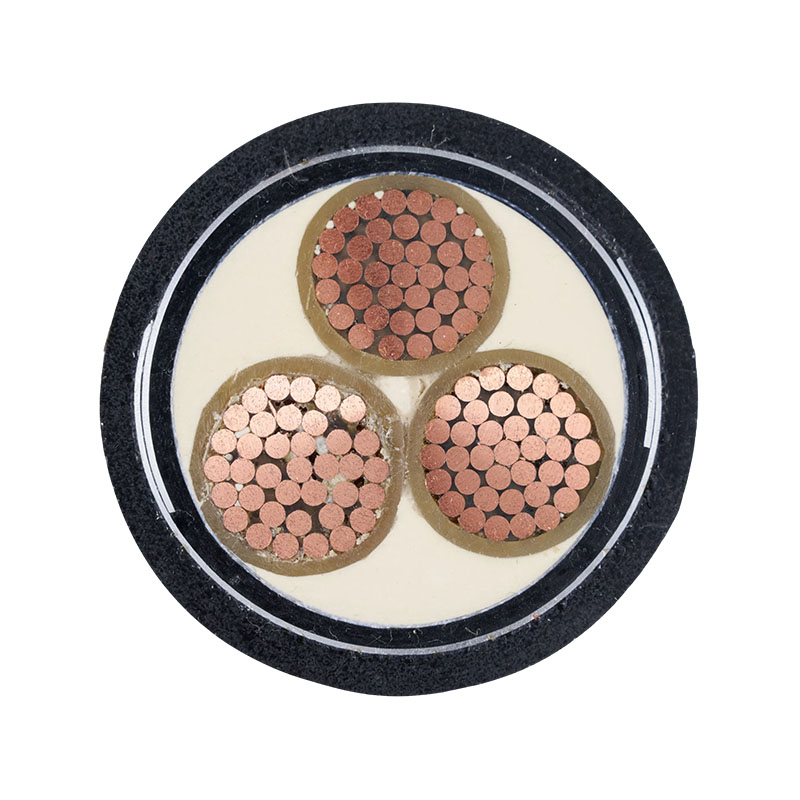

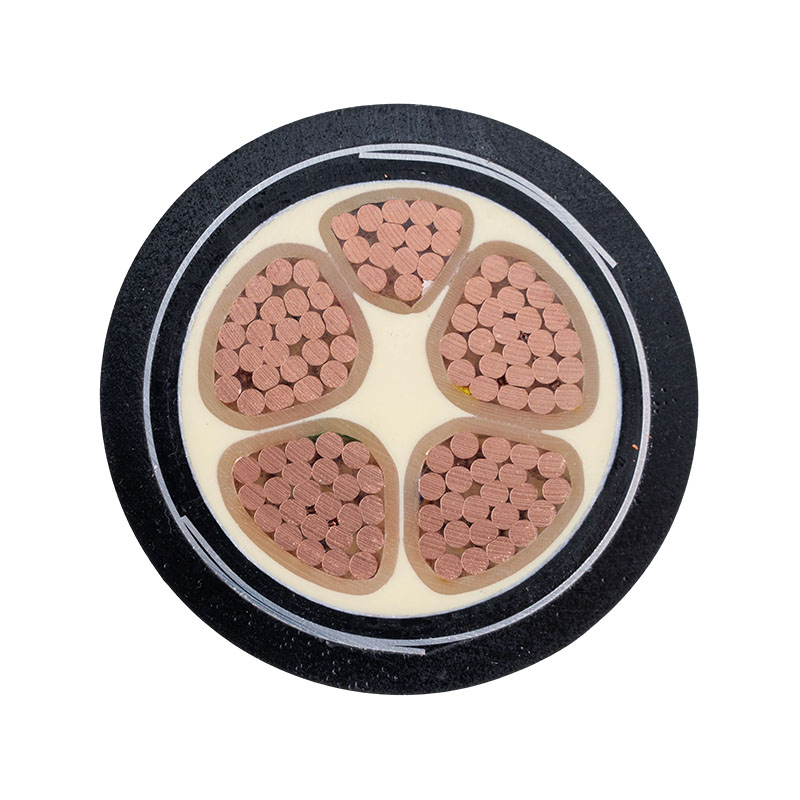

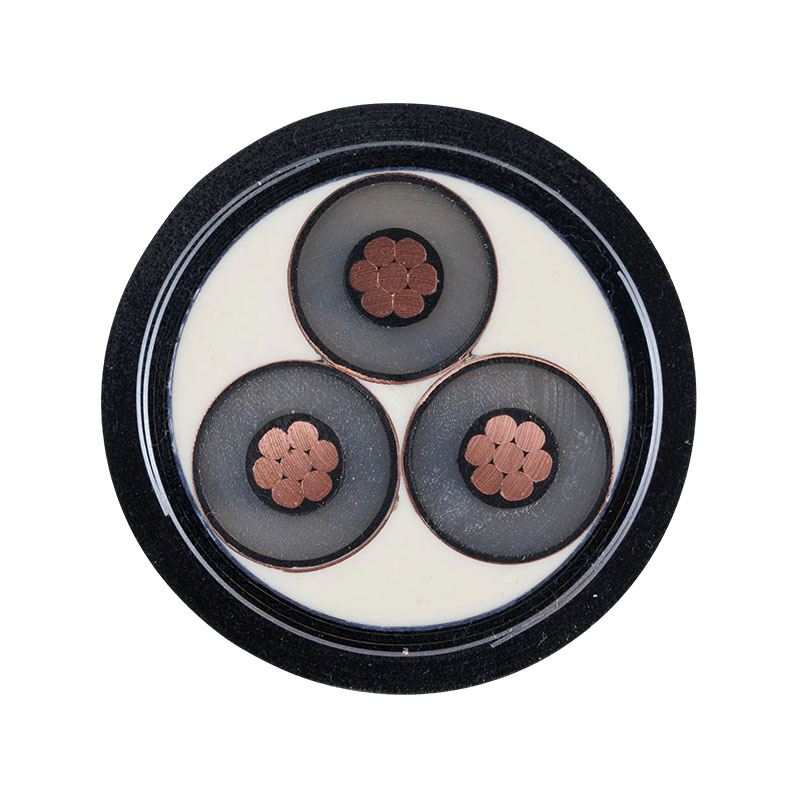

El cable de alimentación aislado XLPE blindado con cinta de acero YJV22 es un cable de transmisión de energía que presenta protección mecánica mejorada y un rendimiento eléctrico estable. Combina aislamiento XLPE, blindaje de cinta de acero y funda de PVC para proporcionar un funcionamiento confiable en entornos que requieren mayor protección y durabilidad a largo plazo.

Características principales del producto
Fuerte protección mecánica: la armadura de cinta de acero mejora la resistencia a la presión radial y ayuda a proteger los cables de daños externos durante la instalación y el funcionamiento.
Rendimiento a alta temperatura: el aislamiento XLPE admite una temperatura de funcionamiento del conductor de 90°C, lo que garantiza un rendimiento eléctrico estable para la transmisión continua de energía.
Seguridad en cortocircuitos: resiste temperaturas del conductor de hasta 250 °C durante cortocircuitos que duran hasta 5 segundos, lo que mejora la capacidad de protección contra fallas.
Durabilidad subterránea: la estructura blindada mejora la resistencia a la presión externa, al daño de roedores y a los riesgos de termitas en aplicaciones enterradas.
Resistencia química: La funda de PVC proporciona resistencia a los ácidos, álcalis y al envejecimiento, manteniendo la estabilidad en ambientes húmedos o químicamente afectados.
Larga vida útil: la estructura del cable admite una vida útil diseñada de más de 30 años, lo que reduce los requisitos de mantenimiento.

Opciones de personalización OEM
El cable de alimentación aislado XLPE admite una personalización flexible para diferentes proyectos, marcas y requisitos de suministro:
Personalización de la estructura: admite especificaciones de conductores, espesor de aislamiento, blindaje de cinta de acero y ajustes de configuración de la funda.
Personalización de la apariencia: proporciona colores de funda, impresión de superficies, marcado de LOGOTIPO y personalización de identificación.
Personalización de longitud: admite longitudes de cable personalizadas a partir de 100 metros.
Personalización del embalaje: ofrece soluciones de embalaje basadas en los requisitos de transporte y almacenamiento.
Soporte de proyectos: proporciona producción en masa, documentos técnicos y servicios de comparación de especificaciones.

El cable de alimentación aislado XLPE se utiliza ampliamente en proyectos que requieren transmisión de energía segura y protección mecánica adicional, que incluyen:
Redes eléctricas subterráneas: adecuadas para sistemas de cables enterrados con requisitos de resistencia a la presión, protección del suelo y durabilidad mecánica.
Instalaciones industriales: Se aplica en fábricas y áreas de producción que requieren una distribución de energía estable y un rendimiento confiable del cable.
Edificios Comerciales: Se utilizan en grandes edificios, instalaciones públicas y proyectos comerciales para el suministro continuo de energía.
Proyectos de infraestructura: Adecuado para carreteras, sistemas de transporte y otras aplicaciones de ingeniería a gran escala.

Sección transversal nominal zona de conductor (mm²)	Espesor del aislamiento (mm)	Espesor de la cubierta interior (mm)	Diámetro de la cinta de acero (mm)	Espesor de la cubierta (mm)	Diámetro exterior aproximado del cable (mm)	Peso aproximado del cable (kg/km)	Resistencia CC del conductor (Ω/km)	Tensión de prueba de CA	Resistencia de aislamiento a 90 °C	Intensidad admisible
										Al aire (A)	Directamente enterrado (A)
						Cu	Cu	(kV/5min)	M'km)	Cu	Cu
3×1,5	0,7	1.2	2×0,2	1.8	12	273	≤12.1	3.5	≥3,67	25	30
3×2,5	0,7	1.2	2×0,2	1.8	13	321	≤7,41	3.5	≥3,67	30	35
3×4	0,7	1.2	2×0,2	1.8	14	390	≤4,61	3.5	≥3,67	40	50
3×6	0,7	1.2	2×0,2	1.8	15	471	≤3.08	3.5	≥3,67	50	60
3×10	0,7	1.2	2×0,2	1.8	18	622	≤1,83	3.5	≥3,67	64	85
3×16	0,7	1.2	2×0,2	1.8	20	1005	≤1,15	3.5	≥3,67	83	110
3×25	0,9	1.2	2×0,2	1.8	23	1371	≤0,727	3.5	≥3,67	110	140
3×35	0,9	1.2	2×0,2	1.8	26	1724	≤0,524	3.5	≥3,67	135	170
3×50	1.0	1.2	2×0,2	1.9	24	2247	≤0,387	3.5	≥3,67	165	200
3×70	1.1	1.2	2×0,2	2.0	28	3023	≤0,268	3.5	≥3,67	210	245
3×95	1.1	1.2	2×0,5	2.2	33	3825	≤0,193	3.5	≥3,67	260	300
3×120	1.2	1.2	2×0,5	2.3	36	4642	≤0,153	3.5	≥3,67	305	335
3×150	1.4	1.3	2×0,5	2.4	40	5767	≤0,124	3.5	≥3,67	345	380
3×185	1.6	1.4	2×0,5	2.6	44	6895	≤0,0991	3.5	≥3,67	395	430
3×240	1.7	1.5	2×0,5	2.8	48	8617	≤0,0754	3.5	≥3,67	465	500
4×4	0,7	1.2	2×0,2	1.8	15	454	≤4,61	3.5	≥3,67	40	50
4×6	0,7	1.2	2×0,2	1.8	16	557	≤3.08	3.5	≥3,67	50	60
4×10	0,7	1.2	2×0,2	1.8	19	791	≤1,83	3.5	≥3,67	64	85
4×16	0,7	1.2	2×0,2	1.8	21	1210	≤1,15	3.5	≥3,67	83	110
4×25	0,9	1.2	2×0,2	1.8	25	1672	≤0,727	3.5	≥3,67	110	140
4×35	0,9	1.2	2×0,2	1.8	25	2127	≤0,524	3.5	≥3,67	135	170
4×50	1.0	1.2	2×0,2	2.0	28	2802	≤0,387	3.5	≥3,67	165	200
4×70	1.1	1.2	2×0,5	2.1	32	3785	≤0,268	3.5	≥3,67	210	245
4×95	1.1	1.2	2×0,5	2.3	37	4829	≤0,193	3.5	≥3,67	260	300
4×120	1.2	1.3	2×0,5	2.4	41	6033	≤0,153	3.5	≥3,67	305	335
4×150	1.4	1.4	2×0,5	2.6	45	7356	≤0,124	3.5	≥3,67	345	380
4×185	1.6	1.5	2×0,5	2.7	50	8808	≤0,0991	3.5	≥3,67	395	430
4×240	1.7	1.6	2×0,5	3.0	55	11182	≤0,0754	3.5	≥3,67	465	500
3×4+1×2,5	0,7	1.7	2×0,2	1.8	15	443	≤4,61	3.5	≥3,67	40	50
3×6+1×4	0,7	1.2	2×0,2	1.8	16	531	≤3.08	3.5	≥3,67	50	60
3×10+1×6	0,7	1.2	2×0,2	1.8	18	741	≤1,83	3.5	≥3,67	64	85
3×16+1×10	0,7	1.2	2×0,2	1.8	21	1135	≤1,15	3.5	≥3,67	83	110
3×25+1×16	0,9	1.2	2×0,2	1.8	24	1556	≤0,727	3.5	≥3,67	110	140
3×35+1×16	0,9	1.2	2×0,2	1.8	26	1896	≤0,524	3.5	≥3,67	135	170
3×50+1×25	1.0	1.2	2×0,2	1.9	27	2518	≤0,387	3.5	≥3,67	165	200
3×70+1×35	1.1	1.2	2×0,5	2.0	30	3293	≤0,268	3.5	≥3,67	210	245
3×95+1×50	1.1	1.2	2×0,5	2.2	36	4349	≤0,193	3.5	≥3,67	260	300
3×120+1×70	1.2	1.3	2×0,5	2.3	39	5365	≤0,153	3.5	≥3,67	305	335
3×150+1×70	1.4	1.3	2×0,5	2.5	43	6468	≤0,124	3.5	≥3,67	345	380
3×185+1×95	1.6	1.4	2×0,5	2.6	47	7854	≤0,0991	3.5	≥3,67	395	430
3×240+1×120	1.7	1.5	2×0,5	2.8	52	9814	≤0,0754	3.5	≥3,67	465	500

1. ¿Para qué se utiliza el cable blindado con cinta de acero?
El cable blindado de cinta de acero se utiliza principalmente para proyectos de distribución de energía que requieren protección mecánica adicional, especialmente aplicaciones subterráneas.

2. ¿Qué hace que el cable de alimentación YJV22 sea diferente de los cables de alimentación estándar?
El cable de alimentación YJV22 incluye blindaje de cinta de acero para mejorar la protección mecánica y la confiabilidad de la instalación en entornos complejos.

3. ¿Cómo debo elegir la especificación de cable blindado adecuada?
La selección depende del nivel de voltaje, la capacidad de corriente, el método de instalación, el entorno operativo y los requisitos de protección.

4. ¿Se puede personalizar el cable para diferentes proyectos?
Sí. Las opciones personalizadas incluyen el tamaño del conductor, el espesor del aislamiento, el color de la funda, la impresión, la longitud y el embalaje.

5. ¿Cuál es el tiempo de entrega para pedidos de cables personalizados?
El período de producción estándar es de 20–40 días, dependiendo de la cantidad del pedido y los requisitos de personalización.
